高壓膠管

網站首頁 / 產品中心 / 高壓膠管

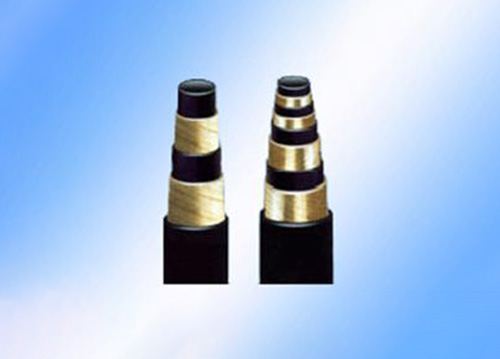

名稱：高壓纏繞膠管

詳細信息

高壓纏繞膠管是一種由鋼絲纏繞高壓膠管,它適用于煤礦礦井液壓支架、油田開采、工程機械設備的液壓系統，輸送具有一定壓力和溫度的水、乳化液。乙二醇溶液、礦物油、可溶性油等介質。產品結構所有型號的軟管均由耐液體的合成橡膠內膠層、保護層、以交替方向纏繞的四層鋼絲增強層及耐天侯性能優良阻燃抗靜電的合成橡膠外層組成。特殊要求時外膠層外可添加保護層。

高壓纏繞膠管的技術指標

規格內徑x層數sizexLayer NO.	內徑 Inside Diamete mm	公差 toleranc mm	鋼絲層直徑		外徑 Outsid Diamet mm	公差 toleran mm	工作壓力 Pressure Working MPa	試驗壓力 Proof pressure MPa	較小彎曲半徑 Min.Bend Radius mm
規格內徑x層數sizexLayer NO.	內徑 Inside Diamete mm	公差 toleranc mm	尺寸size	公差tolerance	外徑 Outsid Diamet mm	公差 toleran mm	工作壓力 Pressure Working MPa	試驗壓力 Proof pressure MPa	較小彎曲半徑 Min.Bend Radius mm
6x4SP	6	0.5	14.4	0.8	19	1.0	100	150	130
8x4SP	8	0.5	16.4	0.8	20.5	1.0	80	120	145
10x4SP	10	0.5	17.8	0.8	22	1.0	70	105	160
13x4SP	13	0.5	21	0.8	25	1.0	60	90	210
16x4SP	16	0.5	25	0.8	29	1.0	55	82.5	260
19x4SP	19	0.5	29	0.8	33	1.5	46	69	280
22x4SP	22	0.8	33	0.8	37	1.5	40	60	320
25x4SP	25	0.8	36	0.8	41	1.5	35	52.5	360
32x4SP	32	0.8	44	0.8	49	1.5	32	46	460
38x4SP	38	1.0	50.8	1.0	56	1.5	25	37.5	560
45x4SP	45	1.0	57.8	1.0	61.8	1.5	23	34.5	650
51x4SP	51	1.0	63	1.0	69	1.5	20	30.70	720
51x4SP	51	1.0	65.5	1.0	71	1.5	35	70	900
64x4SP	64	1.2	81	1.0	86	1.5	35	70	1100
76x4SP	76	1.4	93	1.5	98	2	35	70	1200
89x4SP	89	1.4	114	1.5	120	2	35	70	1300
102x4SP	102	1.5	127	1.5	133	2	35	70	1400
127x4SP	127	1.5	156	1.5	164	2	35	70	1500
152x4SP	152	2.0	184	3.0	192	4.0	16	32	2580
203x4SP	203	2.0	235	3.0	243	4.0	16	32	3350
254x4SP	254	2.0	291	3.02	299	4.0	16	32	4110
